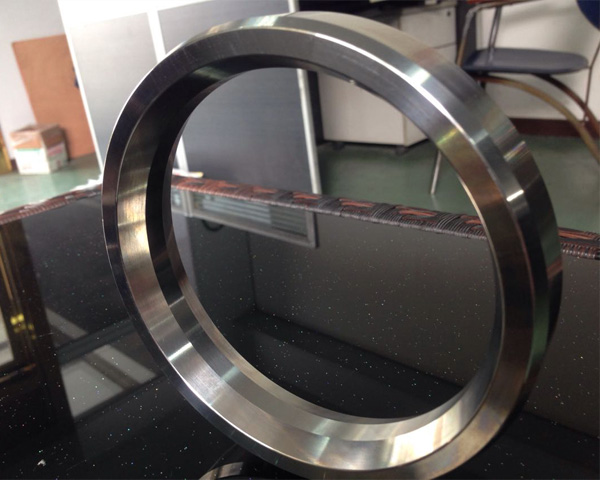

金屬環墊由鍛造及熱處理和機械加工制成，是一種應用于油及氣體的管法蘭，壓力容器，高速接合面，高溫高壓閥蓋等的金屬密封墊片，尤其壓力、溫度有波動的場合，仍能保持較好的密封性。
常用的R型墊片按截面分為橢圓型或八角型，標準的R型環形墊片按API 6A以及ASME B16.20標準尺寸制造，最高使用壓力是10000PSI。在梯形槽法蘭中八角墊與橢圓墊可以互換。RX型八角墊適用于壓力增強的標準R型環狀墊片，適合于R型一樣的法蘭槽密封面。BX型八角墊適用于壓力增強并且設計應用高達15000PSI壓力系統。有多種材質及形式適用于不同的設計與操作要求，參考材質特性表。
注意：選用八角墊材質硬度應低于法蘭面15~20HB,而且建議不要重復使用。
適用標準：
ANSI B16.5-1973 、 JPI-75-15-70 、 GB 699 、 GB1220 、 JB755 、 HG20633-97

金屬環墊的主要幾種形式：


八角墊片的主要技術參數：

材 料	最 大 硬 度　BRINELL		溫度（ ℃ ）	縮寫標記
	布氏	洛氏“B”級
Soft Iron	90	56	-60 500	D
Low Carbon Steel	120	68	-40～540	S
304SS	160	83	-250 540	304
304LSS	160	83	-250 540	304L
316SS	160	83	-200 815	316
316LSS	160	83	-200 815	316
321SS	160	83	-200 870	321
347SS	160	83	-200 870	347
410SS	170	86	-40 850	410
5Cr-0.5Mo	130		-29 650
Copper	80		-100 315
Aluminum	35		-200 425
Inconel 600	150		-100 1095
Incoloy 825	150		-100 1095
Monel 400	150		-100 760
Titanium	215		-200 540
Nickel 200 -	110		200 760
Hastelloy B2	230		-100 1095
Hastelloy C276	210		-100 1095

訂貨須知：金屬環墊在訂貨時需注明以下參數，例如：
1、金屬環墊的類型：R
2、形狀：八角墊
3、法蘭標準：Hg20633
4、環號：R27
5、材質：316L
6、硬度：HB160
7、通徑：DN100
8、壓力：11MPa

※ 實際應用工況不同， 以上參數僅供參考不作任何保證要求。
