| API橢圓墊（鍍彩鋅）
金屬環墊由鍛造及熱處理和機械加工制成，是一種應用于油及氣體的管法蘭，壓力容器，高速接合面，高溫高壓閥蓋等的金屬密封墊片，尤其壓力、溫度有波動的場合，仍能保持較好的密封性。
常用的R型墊片按截面分為橢圓型或八角型，標準的R型環形墊片按API 6A以及ASME B16.20標準尺寸制造，最高使用壓力是10000PSI。在梯形槽法蘭中八角墊與橢圓墊可以互換。RX型八角墊適用于壓力增強的標準R型環狀墊片，適合于R型一樣的法蘭槽密封面。BX型八角墊適用于壓力增強并且設計應用高達15000PSI壓力系統。有多種材質及形式適用于不同的設計與操作要求，參考材質特性表。
注意：選用八角墊材質硬度應低于法蘭面15~20HB,而且建議不要重復使用。
適用標準：
ANSI B16.5-1973 、 JPI-75-15-70 、 GB 699 、 GB1220 、 JB755 、 HG20633-97

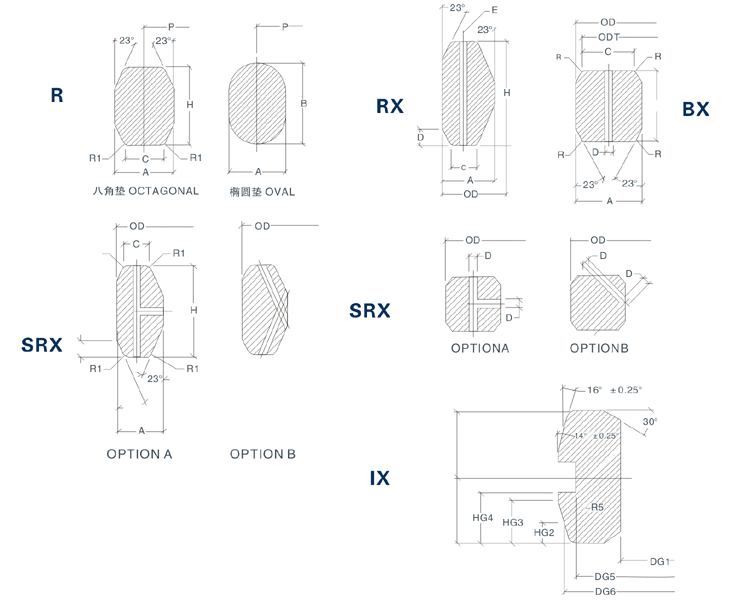

金屬環墊的主要幾種形式：
八角墊片的主要技術參數：
| 材 料 |
最 大 硬 度 BRINELL |
溫度（ ℃ ） |
縮寫標記 |
| 布氏 |
洛氏“B”級 |
| Soft Iron |
90 |
56 |
-60 500 |
D |
| Low Carbon Steel |
120 |
68 |
-40～540 |
S |
| 304SS |
160 |
83 |
-250 540 |
304 |
| 304LSS |
160 |
83 |
-250 540 |
304L |
316SS
|
160
|
83 |
-200 815 |
316 |
| 316LSS |
160 |
83 |
-200 815 |
316 |
| 321SS |
160 |
83 |
-200 870 |
321 |
347SS
|
160 |
83 |
-200 870 |
347 |
| 410SS |
170 |
86 |
-40 850 |
410 |
| 5Cr-0.5Mo |
130 |
|
-29 650 |
|
| Copper |
80 |
|
-100 315 |
|
| Aluminum |
35 |
|
-200 425 |
|
| Inconel 600 |
150 |
|
-100 1095 |
|
| Incoloy 825 |
150 |
|
-100 1095 |
|
| Monel 400 |
150 |
|
-100 760 |
|
| Titanium |
215 |
|
-200 540 |
|
| Nickel 200 - |
110 |
|
200 760 |
|
| Hastelloy B2 |
230 |
|
-100 1095 |
|
| Hastelloy C276 |
210 |
|
-100 1095 |
|
訂貨須知：金屬環墊在訂貨時需注明以下參數，例如：
1、金屬環墊的類型：R
2、形狀：八角墊
3、法蘭標準：Hg20633
4、環號：R27
5、材質：316L
6、硬度：HB160
7、通徑：DN100
8、壓力：11MPa
※ 實際應用工況不同， 以上參數僅供參考不作任何保證要求。 |
