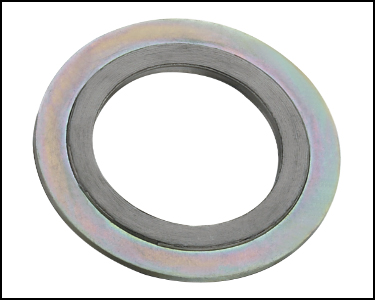

金屬纏繞墊C型

    金屬纏繞墊片采用優質SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重迭螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性最佳的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其最大壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。

纏繞墊片應用范圍：
    石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。

金屬纏繞墊片的種類：

種類 斷面形式 代號 厚度 基本型纏繞墊片   A 3.2 4.5 帶內環纏繞墊片   B   4.5 帶外環纏繞墊片   C   4.5 帶內外環纏繞墊片   D   4.5

金屬纏繞墊片的結構材料：

填充料	鋼帶	內環	外環
石棉纏繞	SUS 304	碳鋼	碳鋼
石墨纏繞	SUS 316	SUS 304	SUS 304
四氟纏繞	SUS 316L	SUS 316	SUS 316
		SUS 316L	SUS 316L

填充料	溫 度(°C)	最大操作壓力(kg/cm2)
石墨纏繞	-200~550	250
石棉纏繞	-150~450	100
四氟纏繞	240~260	100

下表用于對內環及纏繞金屬的材質選擇:

外環通常由經防腐蝕處理的碳鋼組成。

法蘭種類及纏繞墊片形式:

法蘭種類	纏繞墊片形狀
平面法蘭	僅帶外環纏繞墊片
	帶內外環纏繞墊片
凸面法蘭	僅帶外環纏繞墊片
	帶內外環纏繞墊片
凹凸法蘭	基本型纏繞墊片
	僅帶內環纏繞墊片
槽法蘭	基本型纏繞墊片
	僅帶內環纏繞墊片
平面和凹槽法蘭	基本型纏繞墊片
	僅帶內環纏繞墊片

纏繞墊片厚度公差:

項目	厚度(mm)	公差(mm)
墊片厚度	4.5, 3.2	+0.2 -0.1
環厚度	3.0	±0.24

金屬纏繞墊片主要技術參數:

纏繞墊片系數	m=2.5-4
纏繞墊片使用壓力	≤25MPa
纏繞墊片使用溫度	-196℃-700℃(氧化性介質中不高于600℃)
纏繞墊片最小預緊比壓	y=68MPa

下表是纏繞墊片直徑公差(即用于法蘭的名義管道直徑)

DIM(mm) ANSI B16.5 BS1560(mm) Mss sp-44 API605 公差 內環內徑 墊片內徑 <=600 ＜=24" ＞＝26" and ＜=34" ±0.5 ＞600 and ＜=800 ＞24" and ＜=34 ＞＝36" and ＜=60" ±0.9 ＞800 and ＜=1600 ＞34" and ＜=60"   ±1.3 ＞1600 ＞60"   ±1.6 墊片外徑 ＜=600 ＜=24" ＜=24" ±0.9 ＞600 and ＜=160000 ＞24" and ＜=60"   ±1.8 1600 ＞60"   ±2.2 外環外徑     ＞1/2" and ＜=60" ±0.9 ＜=600 ＜=24"   0-1.0 ＞600 and ＜=1000 ＞24" and ＜=34"   0-1.8 ＞1000 and ＜=1600 ＞34" and ＜=60"   0-2.2

注：另外，我們也可以根據JIS,JPI標準或客戶要求生產
訂貨須知：金屬纏繞墊在訂貨時需注明以下參數，范例：
1、金屬纏繞墊的類型：A    B    C    D
2、法蘭標準：ASME  B16.20
3、管路通徑、壓力等級：2"   150Lbs
4、材料種類：內環   SS316 ；金屬纏繞帶   SS316；填料帶：石墨；外環：碳鋼
※ 實際應用工況不同， 以上參數僅供參考不作任何保證要求。
